通水旋转接头以前的要求非常简单。但是最近几年发展高科技产品,对于产品的要求越来越高。对无尘车间的要求必须干净,万一旋转接头有滴漏的现象,不仅会影响整个车间卫生环境,也会因冷却温度达不到,造成产品的不合格现象。因此对不同的生产环境与要求,应选择不同的旋转接头,所以这就需要了解一些水用旋转接头的结构。
目前常见的通水旋转接头结构分为两种,一种是H型旋转接头;另外一种的使用机械密封旋转接头。各有优缺点。普通H型旋转接头的转速和压力没有机械密封旋转接头承受的高,但是机械密封旋转接头维修成本和性价比却不如H型旋转接头。

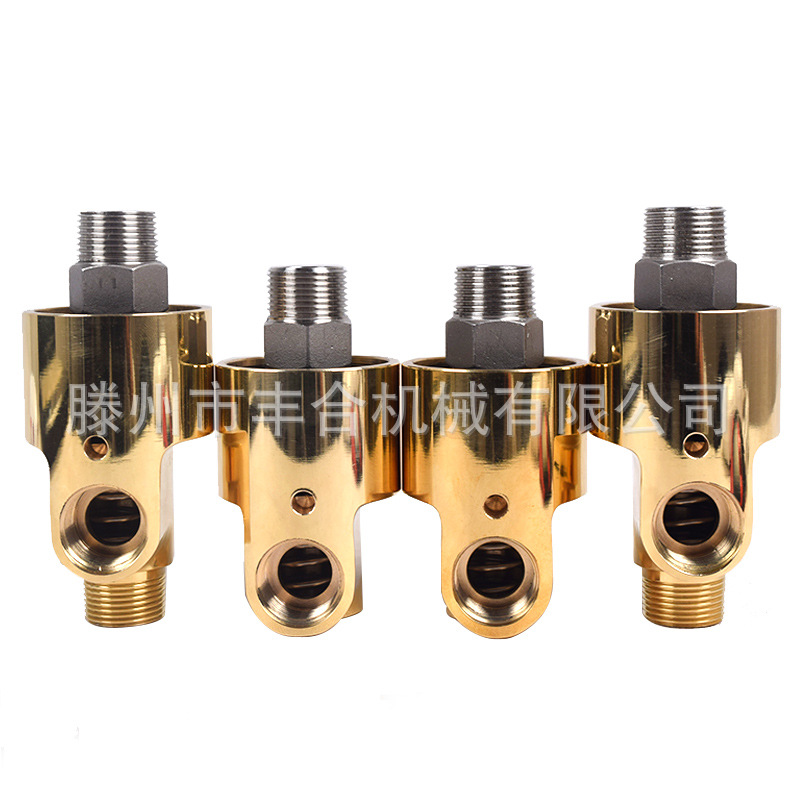

H型旋转接头是见的最多。铸铜壳体,不锈钢轴。里面装有H型锥型环和O型圈、挡片、弹簧。H型旋转接头结构简单,维修方便。在发现泄漏拆下来的情况下,基本上不需要更换多少配件,而且配件价格低廉。属于高性价比产品。如果想旋转接头耐用一些还可以加碳化硅环和使用进口轴承。即使旋转接头坏到不能够使用,更换起来也不过是轴承和密封件。空心轴基本上是不会坏的。壳体更是用上十年八年没问题。
机械密封旋转接头大多采用铸铁壳体,因为壳体与密封没有多大关系。机械密封旋转接头结构和H型差不多。只是密封环是平面的。H型旋转接头密封结构是密封环静止,动的是空心轴;而机械密封旋转接头是倒过来的,虽然动的还是空心轴。机械密封旋转接头优势是高转速,耐高压。这些与H型旋转接头基本一样。但是机械密封旋转接头的缺点却致命。一般发现泄漏就是很难维修。每一次几乎都要更换空心轴。机械密封组合件的价格也不便宜是H型旋转接头配件的好几倍。这也是为什么机械密封旋转接头普及不开的原因之一。
不论是H型旋转接头,还是机械密封旋转接头都分单向双向。单向旋转接头一般是指只能接一条软管,只有单通路,不能进出都在同一台旋转接头上进行。双向旋转接头一般是指一个旋转接头可以接两条软管,可以在同一台旋转接头上可以同时进出。旋转接头内部装一根不锈钢内管直接连通旋转接头顶部和尾部。保证可以实现进和出是隔离开的,同时旋转接头的进出又互相不会受影响。
